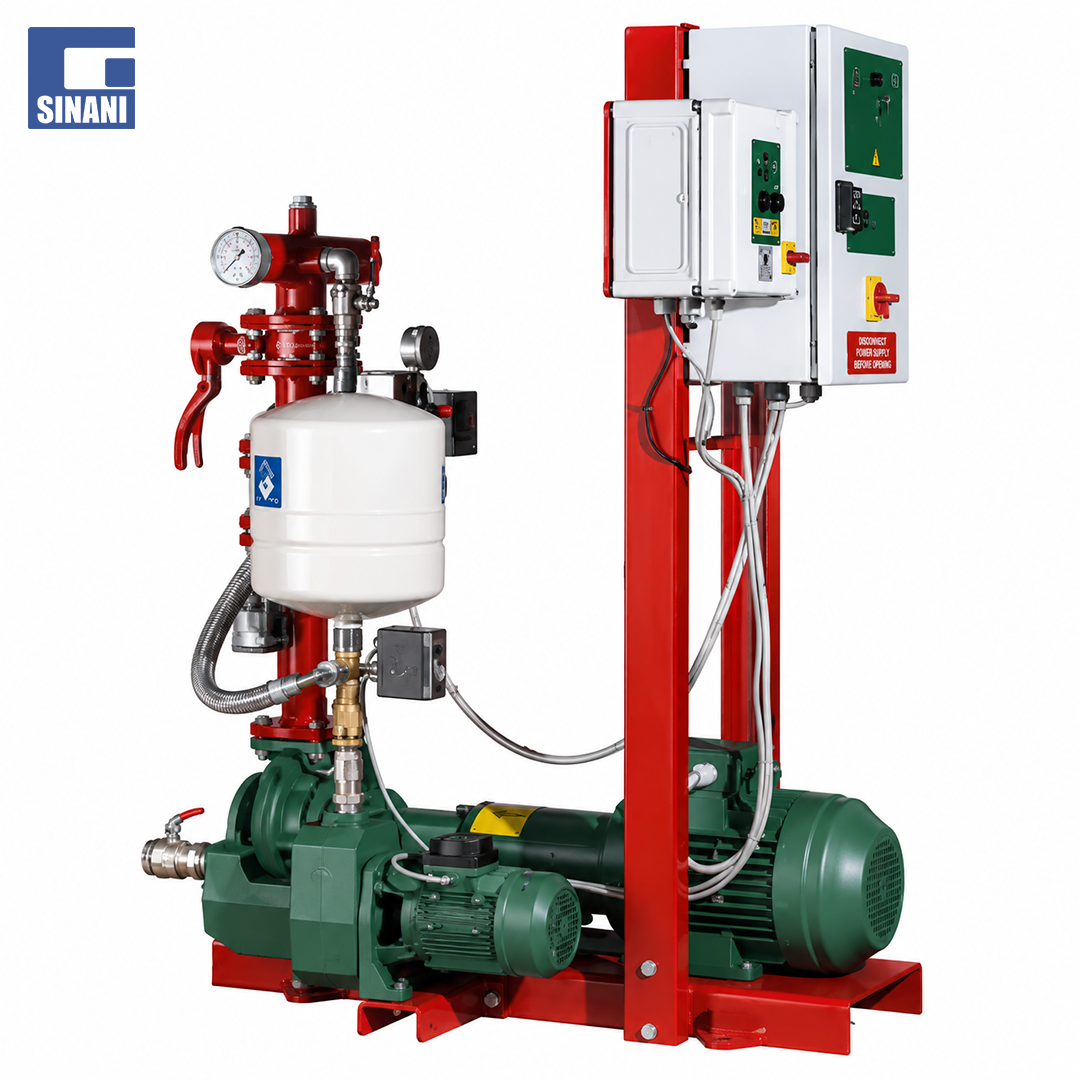

• Njësi pompe zjarrfikëse e normalizuar sipas EN 12845 KDN, pompë elektrike e normalizuar mbi pllakën e bazës së lyer me të kuqe RAL 3000, trup pompe dhe helikë prej gize (helikë prej bronzi me kërkesë).
• E lidhur me anë të një çiftëzimi fleksibël distancues me motor elektrik asinkron trefazor të projektuar për të ofruar fuqinë maksimale të absorbuar nga pompa KDN.
• Panel kontrolli i pompës elektrike i montuar në pllakën e bazës së pompës KDN.
• Portë thithjeje aksiale.
• Përshtatës devijuesi ekscentrik (i dhënë si aksesor).
• Maksimumi i shkallës së rrjedhjes së ujit në anën e thithjes së pompës: 1.5 m/s (10.6.2.3)
• Portë shkarkimi radiale, me përshtatës devijuesi koncentrik, lidhje 2" për rezervuarin e mbushjes (vetëm instalimet me ngritje thithjeje), valvul kontrolli, qark me 2 çelësa presioni për nisje, valvul izolues (me reduktim manual DN125), kolektor shkarkimi i lyer me të kuqe RAL 3000.

Funksionet e panelit të kontrollit të pompave elektrike:

Paneli i kontrollit të pompës elektrike, i vendosur në një kuti metalike IP 55, është i pajisur me përbërësit e mëposhtëm:

• Pjesa e brendshme e kabinetit:
  • Çelës shkëputës i kyçjes kryesore të derës
  • Siguresa (reletë e rrymës maksimale - ndërprerjet e mbrojtjes së motorit nuk lejohen)
  • Startues direktë për pompa deri në 7.5 kWatt, startues yll-delta për pompa mbi 7.5 kWatt
  • Transformator i qarqeve të kontrollit 24V
  • Rele i qarqeve të kontrollit, bord terminali
• Në panelin e përparmë:
  • Njësi kontrolli e pompës elektrike
  • Instrument shumëfunksional me ekran (voltmetër, ampermetër, alarme)
  • Butona nisjeje dhe ndalimi
  • Drita treguese
  • Dritë treguese me buton testimi
  • AUT - 0 - Përzgjedhës MAN me çelës të lëvizshëm në pozicionin AUT
  • Buton shtypës për testimin e llambës
• Përfshin kontaktet e mëposhtme NO në pllakën e terminalit, që do të lidhen me panelin tonë të sinjaleve në distancë:
  • Prania e energjisë/fazës
  • Kërkesa për fillimin e pompës
  • Funksionimi i pompës
  • Dështimi i nisjes
  • Paneli është i parapërgatitur për instalimin e një modemi GSM (opsional) në mënyrë që alarmi i njësisë së pompës dhe/ose informacioni i statusit funksional të mund të dërgohen me anë të mesazheve SMS në celular.


Specifikimet teknike:

• Prodhues: Pompat DAB

• Seri: 1-2 KDN

• Lidhjet: DN32

• Lloji i motorit: Elektrike | Elektrike
• Diapazoni i funksionimit: nga 10 deri në 650 m2/orë

• Lëngu i pompuar: i pastër, pa lëndë të ngurta dhe gërryese, jo-viskoz, jo-agresive, jo-kristalizuar dhe kimikisht neutral, me veti të ngjashme me ujin

• Diapazoni i temperaturës së lëngut të pompuar: nga 0 deri në 70 °C

• Temperatura maksimale e ambientit: + 40°C

• Presioni maksimal i funksionimit: 16 bar (1600kPa) PN16

• Ekzekutime speciale me kërkesë: Version me naftë me shkëmbyes nxehtësie ujë/ujë. Elektrik 230 trefazor 50 ose 60 Hz, helikë bronzi

ID- 60210980
