Schneider

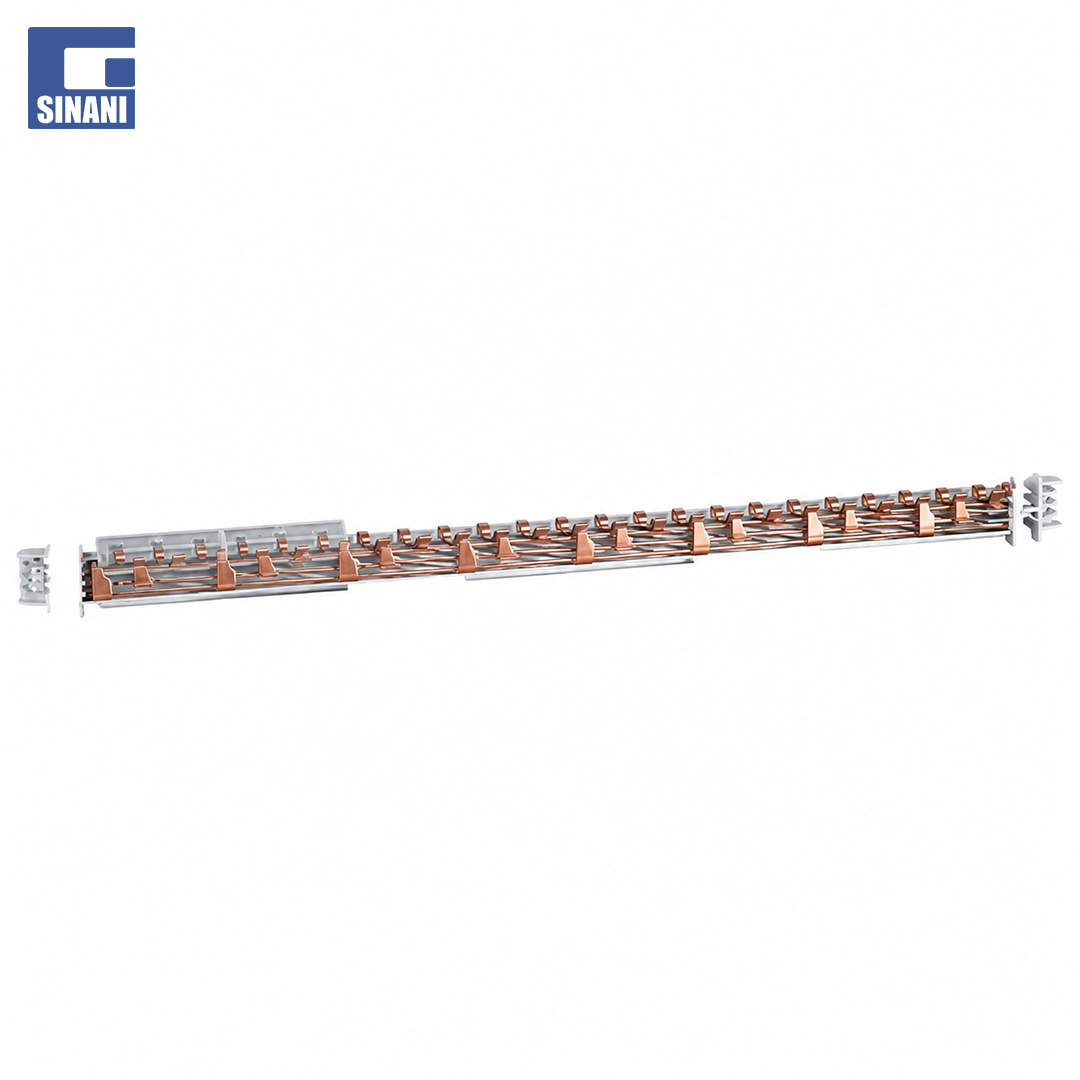

Krehër automatesh 3P dhe N 48 pole

Specifikimet teknike:

• Diapazoni: Akti9

• Lloji i produktit ose i përbërësit: Shiriti i krehrit

• Modaliteti i montimit: Horizontale

• Aksesorë / kategori pjesësh të veçanta: Aksesori i lidhjes

• Përshkrimi i vijave: 3L + N

• Gjatësia në module 18 mm: 48
• Standardet:
  • EN/IEC 60439-1
  • IEC 60947-7
• Numri i mënyrave: 48 drejtime N + 3 L (e balancuar)
• Konfigurimi i shtyllave për 1 drejtim:
  • 1 x 3P + N 1 x 3P
  • 3 x 1P + N

• Hapi i lidhjes: 9 mm

• Lloji i lidhësit: Dhëmb

• Distanca midis rrugëve: 54 mm

• Shënimi: N L1 N L2 N L3

• Izolim: I izoluar

• Prezantimi i pajisjes: Mund të pritet

• [Ie] rrymë operative e vlerësuar: 80 A në 40 °C

• Tensioni operativ i vlerësuar [Ue]:
  • 230 V AC Ph/N
  • 400 V AC Ph/Ph

• [Ui] tension i vlerësuar i izolimit: 440 V AC në përputhje me IEC 61439-1

• [Uimp] tension i vlerësuar i rezistencës së impulsit: 6 kV

• Vendndodhja e montimit: Terminalet e tipit tunel në majë

• Hapat 9 mm: 96

• Gjerësia: 864 mm

• Ngjyra: Gri e çelët (RAL 7035)

• Pajtueshmëria e diapazonit:
  • Acti 9 Acti9 DT40
  • Acti 9 Acti9 DT40 Vigi
  • Acti 9 Acti9 iDPN
  • Acti 9 Acti9 iDPN Vigi
  • Acti 9 Acti9 ITG40

  • Multi9 Multi9 N40 Vigi N40 Vigi
  • Acti 9 Vigi TG40
  • Multi9 Multi9 N40

• Rezistenca ndaj zjarrit: 960 °C (30 s) në përputhje me IEC 60695-2-1

• Shkalla e ndotjes: 3 në përputhje me IEC 60947-7

ID- SNR21093
