DAB

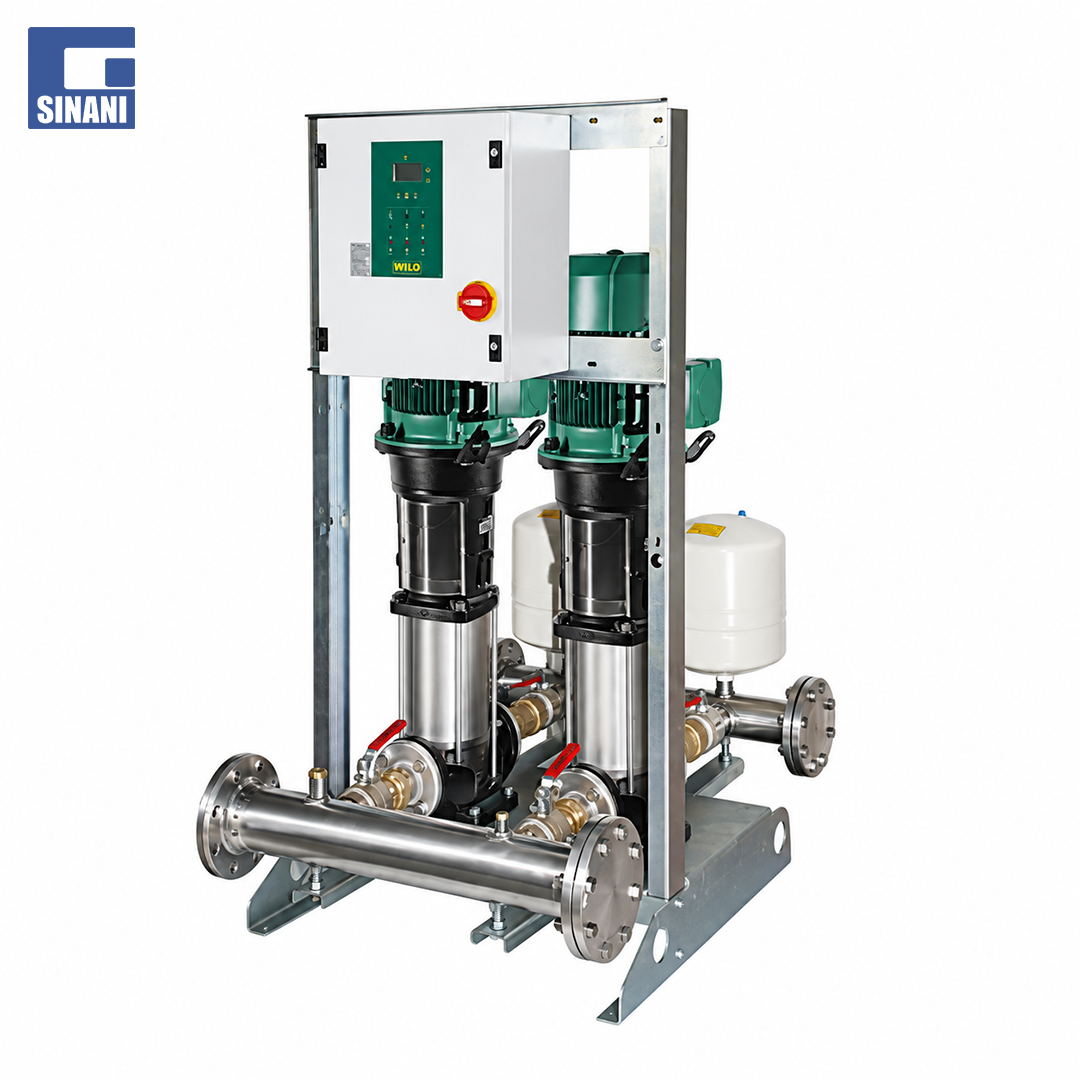

Pompë binjake 2NKV 15/6T 3x400 - 2x5.5kW / 48m3/h / 86m

Të dhënat teknike:

• Tensioni i linjës: 400V trefazor

• Tensioni i pompës elektrike: 400V trefazor

• Frekuenca e energjisë: 50-60 Hz

• Instalimi: vetëm vertikal

• Diapazoni i funksionimit: 4 deri në 58 m3/orë

• Diapazoni i temperaturës së lëngut: 0°C deri në +80°C

• Temperatura maksimale e ambientit: 40°C

• Presioni maksimal: 14 bar

• Lëngu i pompuar: i pastër, pa lëndë të ngurta

• Diapazoni i rregullimit të presionit: 3 deri në 14 bar

• Vlerësimi i mbrojtjes: IP55

Zbatimet:

Njësitë NKV E-BOX janë projektuar dhe prodhuar për të përmbushur nevojat e sistemeve moderne civile dhe industriale. Ato dallohen për shkathtësinë dhe funksionimin jashtëzakonisht të qetë.

Karakteristikat e ndërtimit hidraulik:

• 2 pompa elektrike vertikale shumëfazore NKV 15

• Imperatorë çeliku inoks AISI 304, mbështjellës bazë çeliku inoks AISI 304, guarnicion fisheku Si/Si, bashkim motor-pompë nëpërmjet bashkimit të ngurtë

• Motor elektrik asinkron trefazor i standardizuar, i ventiluar nga jashtë

• Bazë çeliku e galvanizuar që mbështet pompat, sistemin hidraulik dhe panelin e kontrollit

• Kolektorë thithjeje dhe shkarkimi çeliku inoks AISI 304, të kompletuar me flanxhë të verbër

• Valvola mbyllëse thithjeje dhe shkarkimi për secilën pompë

• Valvola kontrolli shkarkimi për secilën pompë

• Një enë zgjerimi me diafragme 18 litra për secilën pompë

Pjesa elektrike:

• I furnizuar në një kuti termoplastike vetëshurëse me një vlerësim mbrojtjeje IP55, paneli mbron pompat elektrike nga kushte anormale si:
  • Mbingarkesa dhe mbitemperatura me rivendosje automatike
  • Qarqe të shkurtra me siguresa (vetëm modeli Plus)
  • Mbirryma të pompës (mbrojtje amperometrike)
  • Tensione anormale
  • Funksionim i thatë
  • Ndezje të shpejta
  • Dështim i sensorit të presionit ose mospërputhje e kontrolleve të mbrojtjes së jashtme.

• Komponentët në pjesën e përparme të panelit:
  • Çelës kryesor i shkëputjes me derë të kyçshme - AUT - OFF - butona të përzgjedhjes së funksionimit MAN - ekran në panelin e përparmë - butona RESET të alarmit.

  • Tregues të funksionimit, bllokimit dhe alarmit

Komponentët e panelit:

• Pllakë elektronike e komandës dhe kontrollit me siguresa dhe kontaktorë mbrojtës

• Terminalet e lidhjes së energjisë

• Terminalet e lidhjes për çelësa presioni për funksionim të thatë ose mbipresion (opsionale)

• Kontakte pa tension për sinjalet e alarmit

• Çelësa mini DIP për zgjedhjen e funksionit (transmetues presioni ose çelësa presioni, rezervuarë standardë ose shtesë).

ID- 2x60185080
