Grundfos

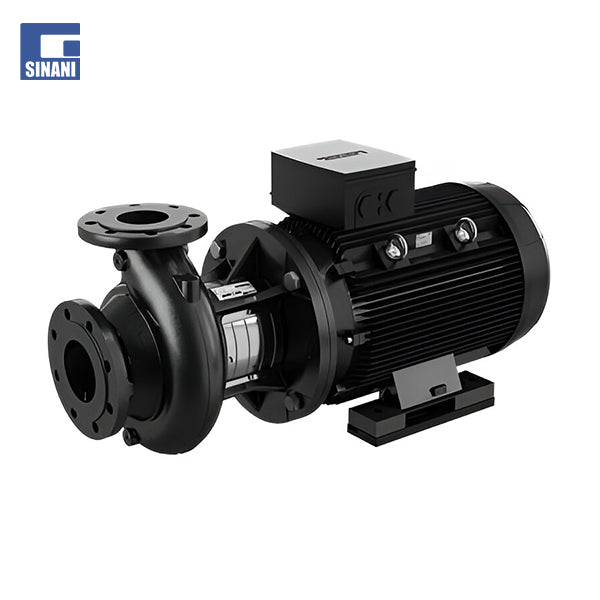

Pompë çentrifugale NB

Pompë volutore centrifugale jo-mbushëse, me një shkallë, e projektuar sipas ISO 5199 me dimensione dhe performancë të vlerësuar sipas EN 733 (10 bar). Fllanxhat janë PN 16 me dimensione sipas EN 1092-2. Pompa ka një portë thithëse boshtore, një portë shkarkimi radial, bosht horizontal dhe një dizajn të tërheqjes së pasme që mundëson heqjen e motorit, stolit të motorit, kapakut dhe shtytëses pa prishur kutinë ose tubacionin e pompës. Grumbullimi i shakullit prej gome të çekuilibruar është sipas DIN EN 12756. Pompa është e lidhur ngushtë me një motor asinkron të ftohur me ventilator.

Gama e temperaturës së lëngut: 0 .. 120 °C

• Shpejtësia e pompës në të cilën bazohen të dhënat e pompës: 2945 rpm
• Rrjedha e vlerësuar: 70,78 m³/h
• Koka e vlerësuar: 38,67 m
• Diametri aktual i shtytësit: 181 mm
• Diametri nominal i shtytësit: 200
• Rregullimi i vulës së boshtit: I vetëm
• Kodi për guarnicionin e boshtit: BAQE
• Toleranca e kurbës: ISO9906:2012 3B
• Dizajni i kushinetave: Standard
• Strehimi i pompës: Gize
• Veshja e unazës: tunxh
• Shtytës: Gize
• Bosht: çelik inox
• Temperatura maksimale e ambientit: 60 °C
• Presioni maksimal i funksionimit: 16 bar
• Standardi i lidhjes së tubave: EN 1092-2
• Madhësia e lidhjes së hyrjes: DN 65
• Madhësia e lidhjes së prizës: 50 DN
• Vlerësimi i presionit për lidhje: PN 16
• Lloji i motorit: 160 MB
• Fuqia e vlerësuar - P2: 11 kW
• Frekuenca e rrjetit: 50 Hz
• Tensioni i vlerësuar: 3 x 380-415D/660-690Y V
• Rryma e vlerësuar: 20,8-19,8/12,0-11,8 A
• Rryma e fillimit: 660-780 %
• Cos phi - faktori i fuqisë: 0,88-0,84
• Shpejtësia e vlerësuar: 2940-2950 rpm
• IE Klasa e efikasitetit: IE3
• Efikasiteti i motorit me ngarkesë të plotë: 91,2-91,2 %
• Efikasiteti i motorit me ngarkesë 3/4: 91,8-91,8 %
• Efikasiteti i motorit me ngarkesë 1/2: 91,3-91,2 %
• Numri i shtyllave: 2
• Klasa e mbylljes (IEC 34-5): 55 Pluhur/Jetting
• Klasa e izolimit (IEC 85): F
• Kushineta prej çeliku
• Indeksi minimal i efikasitetit, MEI ≥: 0,70
• Pesha neto: 146 kg
• Pesha bruto: 168 kg
