Pompe grirese me depozite dhe panel komandimi

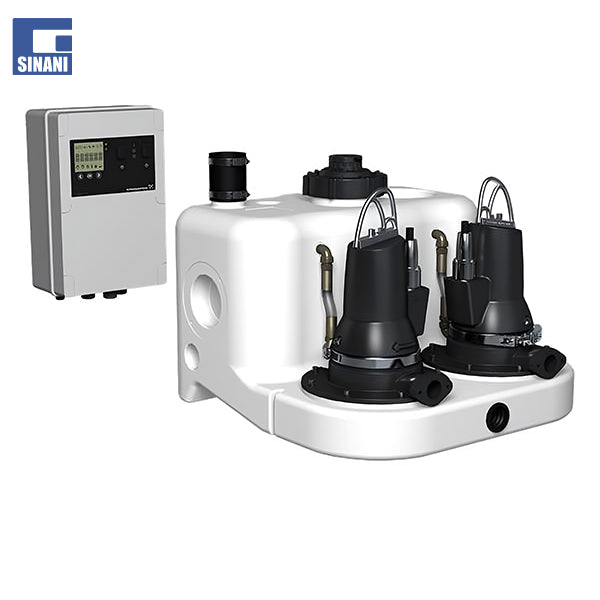

Furnizuar si njësi e plotë gati për instalim, MULTILIFT përbëhet nga një rezervuar grumbullues plotësisht i integruar me dy pompa mulli dhe motorë zhytës të montuar në rezervuarin e grumbullimit dhe një kontrollues me kabllo paraprakisht duke përfshirë një sensor niveli.

Rezervuari i grumbullimit i integruar plotësisht ka të gjitha portat e nevojshme për lidhjen e tubit të hyrjes, tubit të shkarkimit, tubit të ventilimit dhe një pompë diafragme të operuar me dorë (pajisje shtesë).

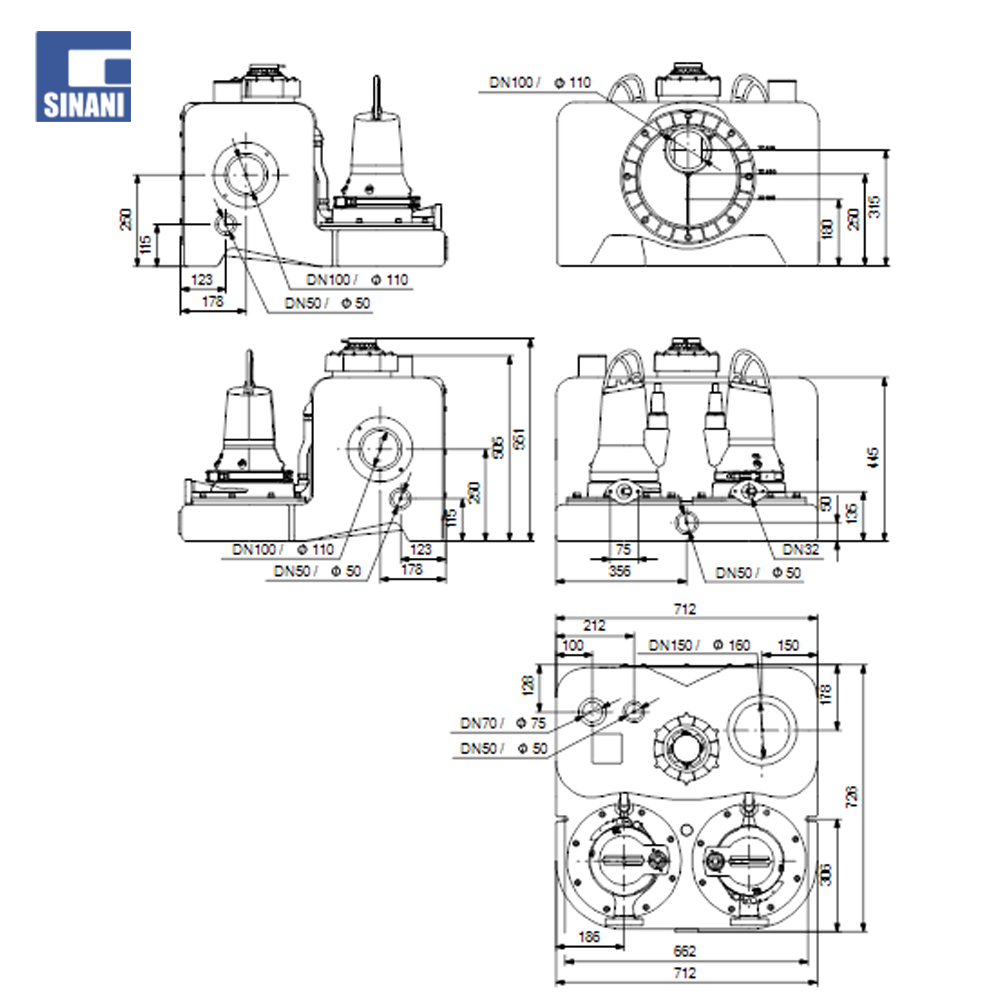

Depozita e grumbullimit përmban 7 priza hyrëse. Hyrja e pasme DN100 vendoset në një disk hyrje të patentuar për të lidhur të gjitha nivelet e tubit të hyrjes (në mes) midis 180 dhe 315 mm pa shkallë. Ka priza hyrëse DN100 dhe DN50 në secilën anë dhe priza DN150, DN50 në pjesën e sipërme të rezervuarit. Rezervuarët grumbullues polietileni pa korrozion MULTILIFT janë të papërshkueshëm nga gazi dhe erërat, si dhe të papërshkueshëm nga uji. Dizajni i pjesës së poshtme të shpuar siguron një reduktim të ujit të mbetur dhe më pak sedimentim.

Pompa e bluarjes përmban një shtytës Vortex, motor zhytës. Dhoma e vajit është me mbushje fiziologjike të padëmshme vaji midis një vulë mekanike të boshtit të fishekut. Shkarkimet e pompës me fije të brendshme prej 1 1/4 inç.

Kontrollorët e nivelit LC 231 ose LC 241 ofrojnë një gamë të plotë funksionesh për kontrollin dhe monitorimin e pompave në MULTILIFT. Kontrollorët janë projektuar për kontrollin e nivelit, monitorimin dhe mbrojtjen e stacioneve ngritëse Grundfos me një ose dy pompa. Një sensor analog i nivelit është i integruar në kontrollues dhe i lidhur me tubin e sensorit nga një zorrë ajri.

Kontrolluesi është i paracaktuar nga fabrika në nivelin më të ulët të mundshëm fillestar. Rregullimi në një nivel më të lartë fillestar mund të bëhet me aplikacionin Grundfos GO. Me aplikacionin Grundfos GO, të gjitha cilësimet e detajuara të pompës mund të konfigurohen, monitorohen dhe vihen me lehtësi. Ekrani ofron gjithashtu mundësinë për të ndryshuar modalitetin e funksionimit nga fillimi/ndalimi automatik në manual. Kontrolluesi është i pajisur me terminale hyrëse/dalëse të konfigurueshme.

Kontrolluesi integrohet pa probleme në gamën e moduleve të komunikimit Grundfos, duke siguruar një përshtatje të lehtë në çdo sistem mbikëqyrës si SCADA ose Grundfos CLOUD. Me mbrojtjen e integruar të motorit dhe matjen e rrymës, kontrolluesi LC ofron një funksion tregues shërbimi që ndihmon për të mbajtur gjurmët kur nevojitet shërbimi. Kontrolluesi mban një regjistër të detajuar alarmi dhe paralajmërimi me 20 sinjalizimet e fundit. Regjistri i alarmit mund të aksesohet nga distanca nëpërmjet SCADA ose Grundfos CLOUD. Ju gjithashtu mund të përdorni Grundfos GO për të inspektuar regjistrat në tekstin e lokalizuar, të përkthyer për zgjidhjen e lehtë të problemeve dhe masat korrigjuese në stacionin e pompimit.

Terminalet hyrëse/dalëse të konfigurueshme që mund të përdoren si hyrje/dalje dixhitale, hyrje analoge.

Parandaloni ngarkesën në rrjet kur disa stacione pompimi ndizen në të njëjtën kohë me vonesë në ndezje.

• Zgjedhja e rivendosjes automatike të alarmit
• Vendosja e vonesave të ndalimit që përputhen me kushtet aktuale të funksionimit
• Tregon nivelin aktual të lëngut
• Tregimi i alarmit nëpërmjet një sinjalizues të integruar

Treguesi i alarmit për:

• Mbingarkesa e fuqisë/rrymës
• Niveli i lartë i ujit
• Alarmi opsional i nivelit të lartë të ujit (ka nevojë për çelës shtesë të nivelit)
• Sekuenca të pasakta të fazave ose faza që mungon
• Mospërputhje ose dështim i sensorit
• Zbulimi i ndërhyrjeve
• Uji në dysheme
• Shumë rinisje
• Mbinxehja e pompës dhe zbulimi i lagështisë

Gama MULTILIFT është projektuar sipas standardit EN12050-1, i miratuar dhe monitoruar nga instituti i jashtëm LGA. Miratime të mëtejshme janë VDE, GHOST, CB, EMV

Teknike:

• Shpejtësia e pompës në të cilën bazohen të dhënat e pompës: 2750 rpm
• Rrjedha e vlerësuar: 0,889 l/s
• Prurja maksimale: 5 l/s
• Koka e vlerësuar: 18.8 m
• Lloji i shtytës: Sistemi GRINDER
• Maks. Grimca: 50 mm
• Miratime: CE,EAC,MORO,UKCA,SEPRO

Instalimi:

• Gama e temperaturës së ambientit: 0 .. 40 °C
• Lloji i lidhjes së prizës: Oval
• Madhësia e lidhjes së prizës: DN 32
• Vlerësimi i presionit për lidhje: PN 6
• Gama e temperaturës së lëngjeve: 0 .. 40 °C
• Dendësia: 998.2 kg/m³

Të dhëna elektrike:

• Fuqia hyrëse P1: 1.8 kW
• Fuqia e vlerësuar - P2: 1.2 kW
• Frekuenca e rrjetit: 50 Hz
• Tensioni nominal: 3 x 400 V
• Toleranca e tensionit: +10/-10 %
• Maksimumi i fillimit në orë: 60
• Rryma e vlerësuar: 2 X 3,2 A
• Cos phi - faktori i fuqisë: 0.81
• Efikasiteti i motorit me ngarkesë të plotë: 73 %
• Numri i shtyllave: 2
• Fillimi. metoda: DOL
• Klasa e mbylljes (IEC 34-5): IP68
• Klasa e Izolimit (IEC 85): F
• Mbrojtja e integruar e motorit: Ndërprerësi termik
• Gjatësia e kabllit: 1.5 m
• Priza e energjisë: CEE 3P+N+E

Kontrollet:

• Lloji i kutisë së kontrollit: LC231

Vëllimi total i rezervuarit (et): 93 L
Vëllimi total efektiv i rezervuarit grumbullues në hyrje 180 mm: 23 l
Vëllimi total efektiv i rezervuarit grumbullues në hyrje 250 mm: 37 l
Vëllimi total efektiv i rezervuarit grumbullues në hyrje 315 mm: 50 l

Të përshtatshme për:

• Perdorim shtepiak
• Perdorim ne rezidenca

MULTILIFT MDG është një stacion ngritës gjithëpërfshirës me pompë me mulli të dyfishtë për grumbullimin dhe largimin e ujërave të zeza nga shtëpitë shumëfamiljare dhe ndërtesat e vogla tregtare.
