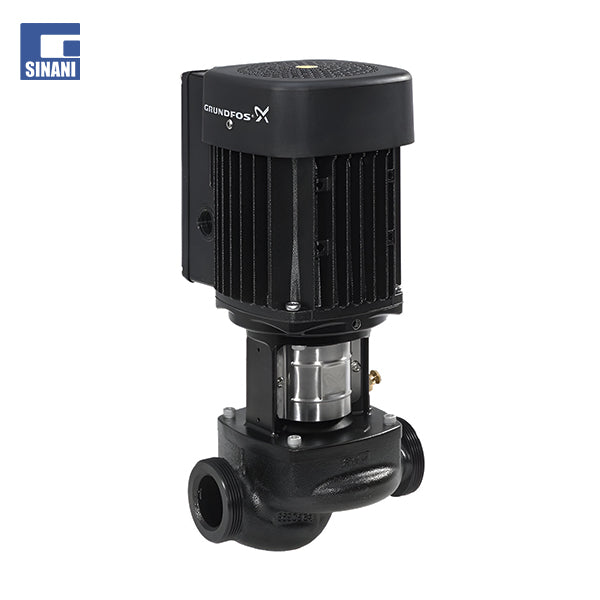

Pompe qarkulluese TPE

Pompë volutore me një shkallë, e lidhur ngushtë, me porte thithjeje dhe shkarkimi në linjë me diametër të njëjtë. Pompa është e dizajnit me tërheqje nga lart, d.m.th., koka e fuqisë (motori, koka e pompës dhe shtytësi) mund të hiqet për mirëmbajtje ose shërbim, ndërsa streha e pompës mbetet në tubacion. Pompa është e pajisur me një vulë gome të pabalancuar me shakull. Grumbullimi i boshtit është sipas EN 12756. Pompa është e pajisur me një motor sinkron me magnet të përhershëm të ftohur me ventilator. Efikasiteti i motorit klasifikohet si IE5 në përputhje me IEC 60034-30-2.

Gama e temperaturës së lëngut: 0 .. 120 °C

• Shpejtësia e pompës në të cilën bazohen të dhënat e pompës: 2865 rpm
• Rrjedha e vlerësuar: 8,78 m³/h
• Koka e vlerësuar: 7.35 m
• Diametri aktual i shtytësit: 89 mm
• Kodi për guarnicionin e boshtit: BQBE
• Toleranca e kurbës: ISO9906:2012 3B2
• Strehimi i pompës: Gize
• Shtytës: Kompozit
• Gama e temperaturës së ambientit: -20 .. 50 °C
• Presioni maksimal i funksionimit: 10 bar
• Presioni maksimal në temperaturën e deklaruar: 10 bar / 120 °C
• Lloji i lidhjes: G
• Madhësia e lidhjes: DN 32
• Vlerësimi i presionit për lidhje: PN 10

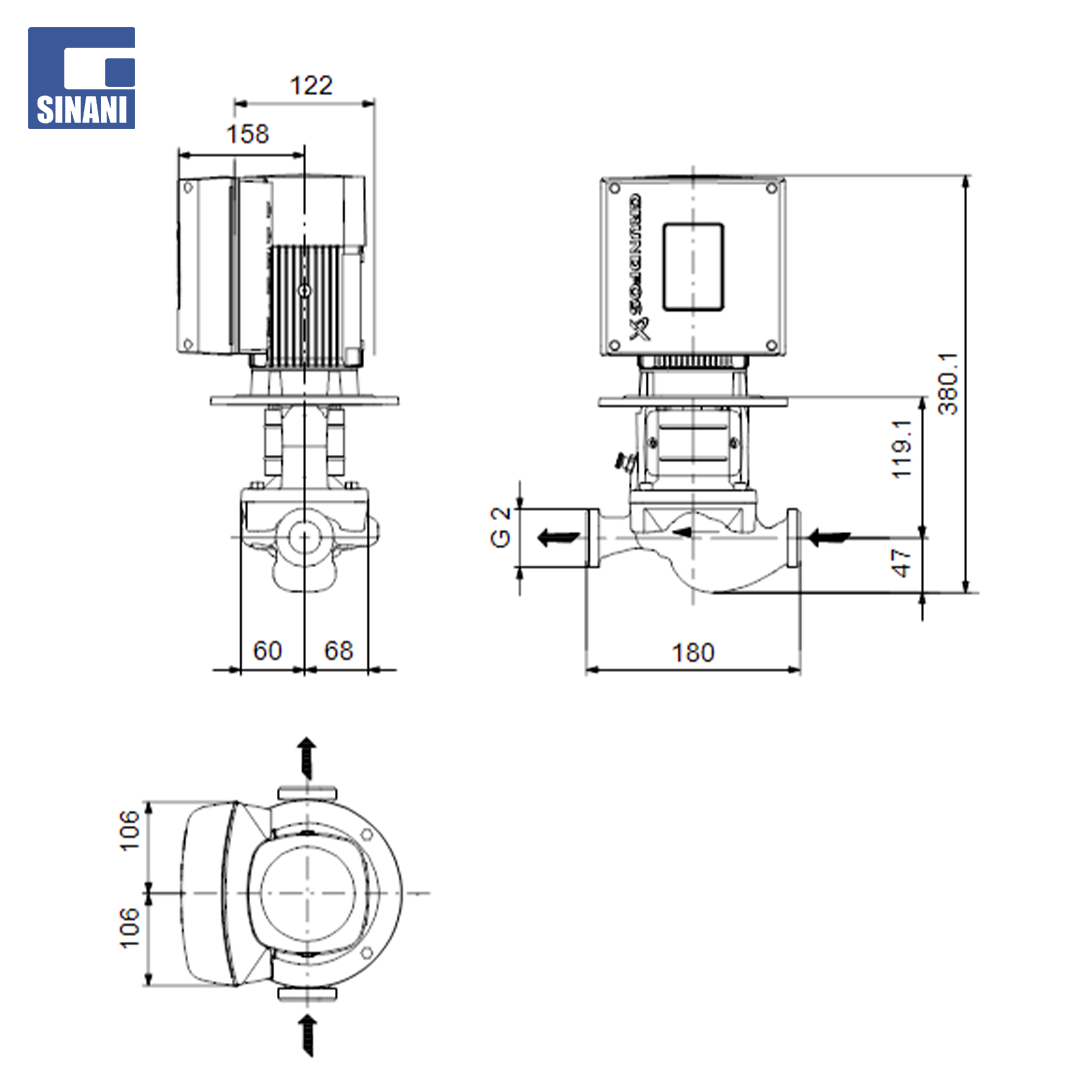

• Gjatësia nga porta në portë: 180 mm
• Madhësia e fllanxhës për motorin: FT85
• Lloji i motorit: 71A
• Fuqia e vlerësuar - P2: 0,37 kW
• Frekuenca e rrjetit: 50 Hz
• Tensioni nominal: 1 x 200-240 V
• Rryma e vlerësuar: 2,40-2,10 A
• Shpejtësia e vlerësuar: 360-4000 rpm
• IE Klasa e efikasitetit: IE5
• Efikasiteti i motorit me ngarkesë të plotë: 84,0 %
• Numri i shtyllave: 2
• Klasa e mbylljes (IEC 34-5): IP55
• Klasa e izolimit (IEC 85): F
• Indeksi minimal i efikasitetit, MEI ≥: 0,70
• Pesha neto: 13.6 kg
• Pesha bruto: 15.6 kg
