Grundfos

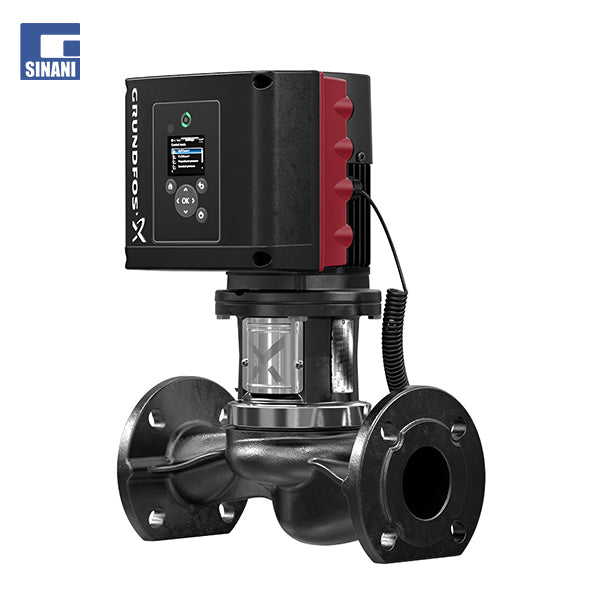

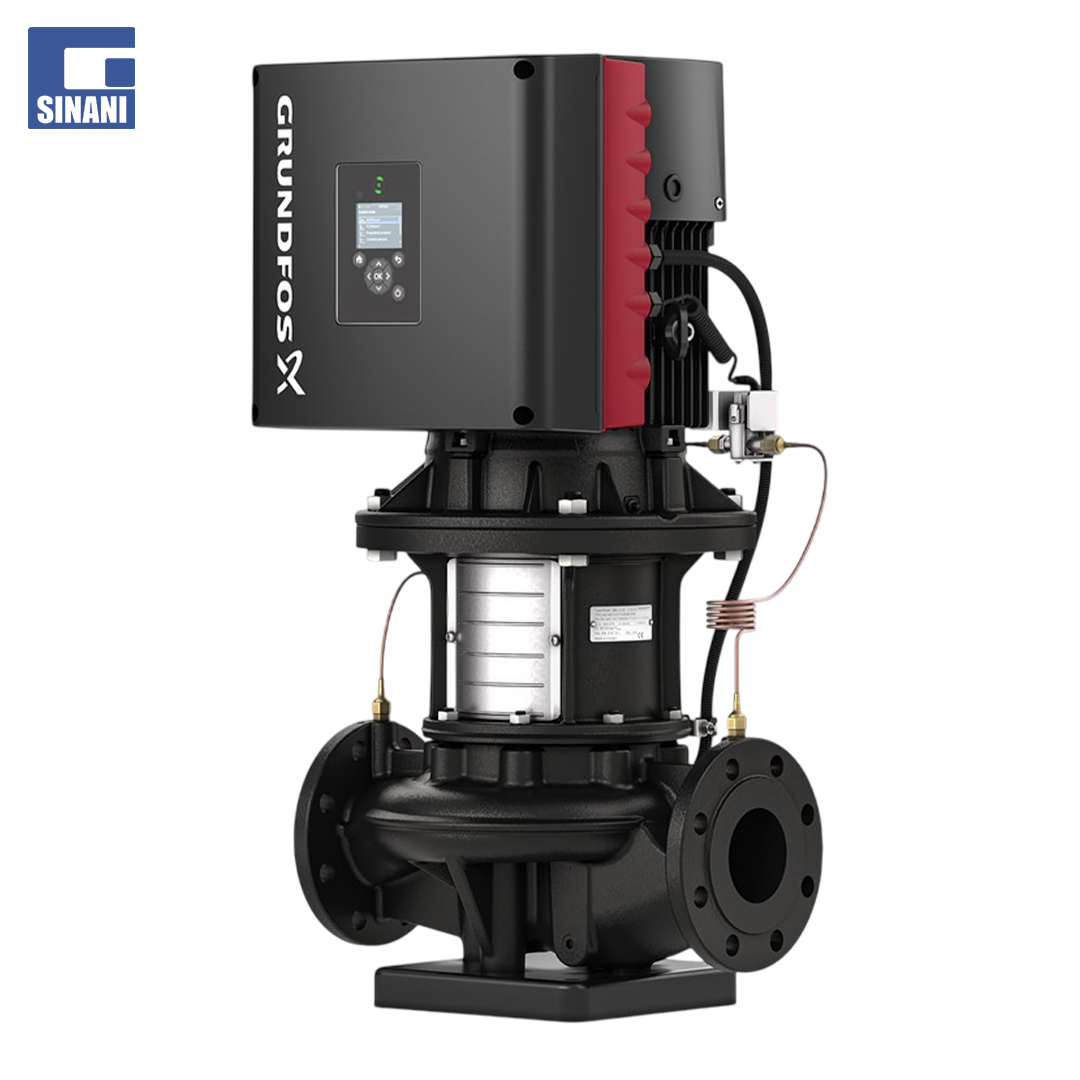

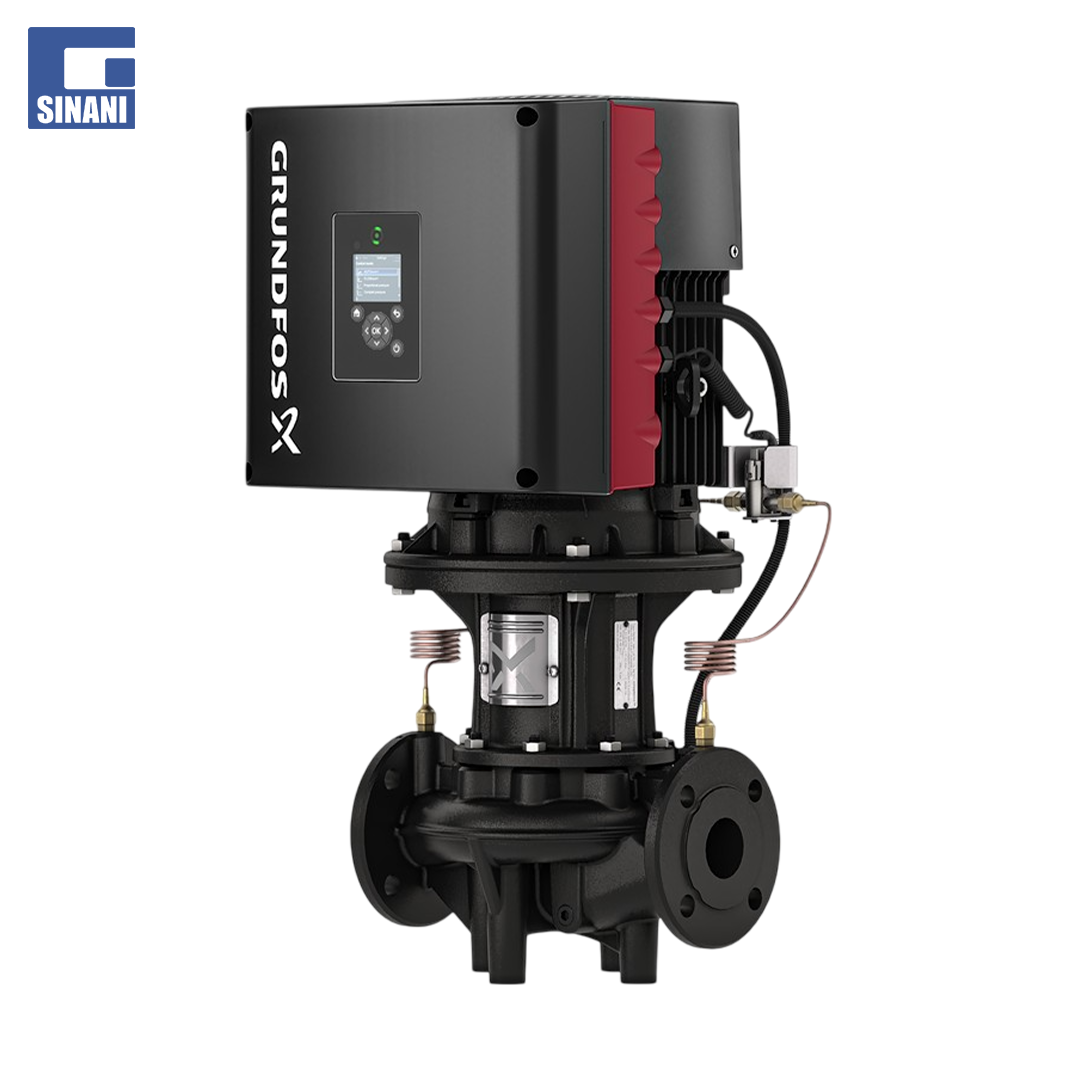

Pompe qarkulluese TPE3

Pompë volutore me një shkallë, e lidhur ngushtë, me porte thithjeje dhe shkarkimi në linjë me diametër të njëjtë. Pompa është e dizajnit me tërheqje nga lart, d.m.th., koka e fuqisë (motori, koka e pompës dhe shtytësi) mund të hiqet për mirëmbajtje ose shërbim, ndërsa streha e pompës mbetet në tubacion. Grumbullimi i boshtit është sipas EN 12756. Lidhja e tubacioneve bëhet nëpërmjet fllanxhave PN 10 DIN (EN 1092-2 dhe ISO 7005-2). Pompa është e pajisur me një motor sinkron me magnet të përhershëm të ftohur me ventilator. Efikasiteti i motorit klasifikohet si IE5 në përputhje me IEC 60034-30-2. Motori përfshin një konvertues frekuence dhe një kontrollues PI në kutinë e terminalit të motorit. Kjo mundëson kontroll të vazhdueshëm të ndryshueshëm të shpejtësisë së motorit, i cili përsëri mundëson përshtatjen e performancës me një kërkesë të caktuar. Pompa është e pajisur me një sensor të kombinuar të temperaturës dhe presionit diferencial.

Konvertuesi i frekuencës: i integruar

Gama e temperaturës së lëngjeve: -25 .. 120 °C

• Shpejtësia e pompës në të cilën bazohen të dhënat e pompës: 3900 rpm
• Rrjedha e vlerësuar: 50,5 m³/h
• Koka e vlerësuar: 12.8 m
• Diametri aktual i shtytësit: 90 mm
• Kodi për guarnicionin e boshtit: BQQE
• Toleranca e kurbës: ISO9906:2012 3B2
• Strehimi i pompës: Gize
• Shtytës: Kompozit
• Gama e temperaturës së ambientit: -20 .. 50 °C
• Presioni maksimal i funksionimit: 10 bar
• Presioni maksimal në temperaturën e deklaruar: 10 bar / 120 °C
• Lloji i lidhjes: DIN
• Madhësia e lidhjes: 80 DN
• Vlerësimi i presionit për lidhje: PN 10
• Gjatësia port-to-port: 360 mm
• Madhësia e fllanxhës për motorin: 56C
• Lloji i motorit: 90LD
• Fuqia e vlerësuar - P2: 2.2 kW
• Frekuenca e rrjetit: 50 / 60 Hz
• Tensioni nominal: 3 x 380-500 V
• Rryma e vlerësuar: 4,15-3,40 A
• Shpejtësia e vlerësuar: 360-4000 rpm
• IE Klasa e efikasitetit: IE5
• Efikasiteti i motorit me ngarkesë të plotë: 90,1 %
• Klasa e mbylljes (IEC 34-5): IP55
• Klasa e izolimit (IEC 85): F
• Indeksi minimal i efikasitetit, MEI ≥: 0,70
• Pesha neto: 38.1 kg
• Pesha bruto: 46.8 kg
