Transformator 100W 24V

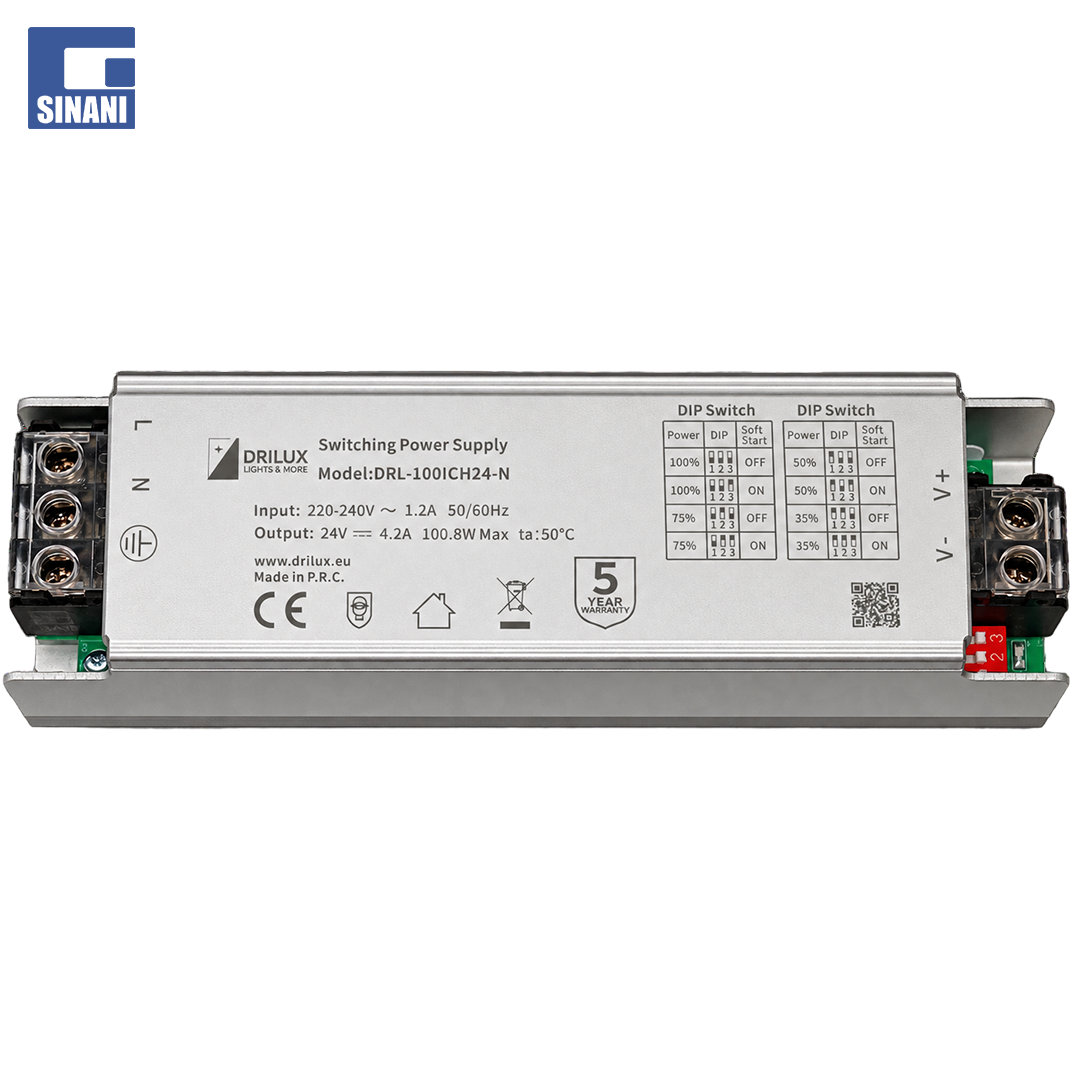

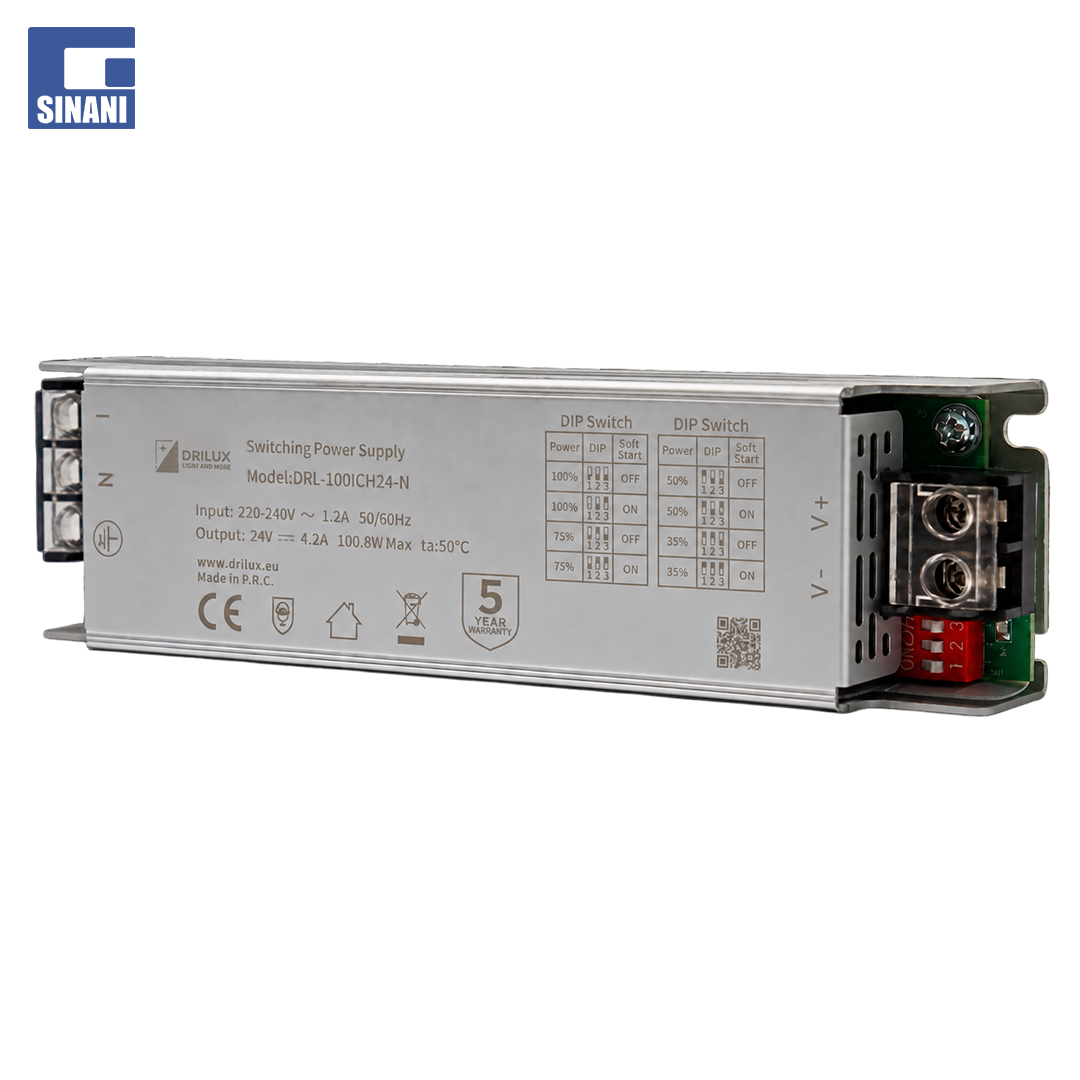

Drilux DRL-100ICH24-N është një furnizues profesional i energjisë për ndriçim LED, i projektuar për të siguruar tension konstant 24V DC, efikasitet të lartë dhe funksionim të qëndrueshëm. Me fuqi maksimale prej 100W dhe rrymë dalëse deri në 4.2A, është zgjidhje ideale për shirita LED, ndriçim dekorativ, instalime komerciale dhe sisteme moderne të ndriçimit të brendshëm. Transformatori është i pajisur me çelësa DIP Switch, të cilët mundësojnë rregullimin e fuqisë në dalje sipas kërkesave të instalimit, si dhe aktivizimin e funksionit Soft Start për ndezje graduale. Konstruksioni metalik kompakt mundëson montim praktik dhe integrim të lehtë në sisteme të ndryshme ndriçimi. Drilux ofron fleksibilitet në konfigurim, furnizim të qëndrueshëm dhe besueshmëri për instalime profesionale LED, duke e bërë një zgjedhje praktike për projekte ndriçimi rezidenciale dhe komerciale.

Teknologji Flicker-Free për komfort më të lartë vizual: Siguron ndriçim të qëndrueshëm dhe uniform, duke minimizuar luhatjet e dritës dhe duke ofruar rehati më të lartë vizuale gjatë përdorimit. Flicker-Free është një karakteristikë e rëndësishme e sistemeve moderne të ndriçimit LED, e projektuar për të minimizuar luhatjet e shpejta të intensitetit të dritës dhe për të siguruar ndriçim sa më të qëndrueshëm, uniform dhe të rehatshëm për shikimin. Kjo teknologji është veçanërisht e rëndësishme në ambientet ku ndriçimi përdoret për periudha të gjata, si zyra, shtëpi, ambiente tregtare, hotele, restorante dhe hapësira pune.

Teknologjia Flicker-Free kontribuon në:

• Ndriçim më të qëndrueshëm dhe uniform.
• Minimizimin e dridhjeve të dritës.
• Reduktimin e efekteve stroboskopike.
• Komfort më të lartë vizual gjatë përdorimit të zgjatur.

• Përmirësimin e cilësisë së perceptuar të ndriçimit LED.

Flicker-Free është një karakteristikë e rëndësishme për sistemet moderne të ndriçimit që synojnë të kombinojnë performancën teknike me një përvojë vizuale sa më komode.

Karakteristikat kryesore:

• Fuqi e plotë nominale në dalje prej 100W.
• Konsum energjie pa ngarkesë ≤0,5 W.
• Mbrojtje nga qarku i shkurtër, mbingarkesa, mbitensioni dhe mbinxehja (OTP).

• Fuqia në dalje mund të rregullohet përmes një çelësi të jashtëm DIP.
• Funksioni i nisjes graduale (Soft-start) mund të aktivizohet përmes çelësit DIP.
• Ftohje me qarkullim natyror të ajrit, pa ventilator.
• Garanci 5 vjet.

Përparësitë e produktit:

• Përmasa kompakte.
• Efikasitet i lartë energjetik.
• Jetëgjatësi e madhe dhe besueshmëri e lartë gjatë funksionimit.

Përdorimet kryesore:

• Për shirita ndriçimi LED.
• Për ndriçim zyrash, ambientesh tregtare dhe ndriçim dekorativ.

• Jetëgjatësi funksionimi 100.000 orë.

Parametrat kryesorë të produktit:

• Rryma në dalje: 0 - 4,2 A
• Fuqia në dalje: 0 - 100 W
• Tensioni në hyrje: 176 - 264 V AC
• Tensioni në dalje: 24 V DC
• Efikasiteti: 95%

Të dhënat elektrike:

Parametrat në hyrje

• Tensioni nominal i hyrjes: 220-240 V
• Tensioni i hyrjes AC: 176-264 V
• Frekuenca e rrjetit: 50/60 Hz
• Faktori i fuqisë: ≥0,45
• Efikasiteti: ≥93%

• Rryma maksimale në hyrje: 1,2 A
• Rryma e çastit gjatë ndezjes (Inrush current): ≥80 A
• Rryma në përçuesin mbrojtës (PE): ≤3,5 mA
• Konsumi i energjisë në gjendje gatishmërie: ≤0,5 W

Parametrat në dalje

• Tensioni nominal në dalje: 24 V DC
• Rryma nominale në dalje: 0–4,2 A
• Fuqia maksimale në dalje: 100,8 W
• Intervali i fuqisë nominale në dalje: 0–100,8 W
• Karakteristikat e dridhjes së dritës (Flicker): Sipas IEEE Std 1789-2015

• Indeksi stroboskopik CIE SVM: ≤ 0,4

• Indeksi i dridhjes(Flicker): IEC-Pst    ≤ 1

• Luhatja e tensionit (Ripple voltage): Maksimumi 240 mV
• Toleranca e tensionit: ±2%
• Tensioni maksimal pa ngarkesë: 24,5 V
• Koha e nisjes: <0,5 sekonda

Siguria dhe mbrojtja elektrike:

Materiali dhe ngjyra:

• Materiali: Aliazh alumini
• Ngjyra: Gri argjendi

Temperatura dhe kushtet e funksionimit:

• Temperatura e ambientit gjatë funksionimit: -30°C deri në +50°C
• Temperatura maksimale në pikën e testimit Tc: 70°C
• Temperatura e ruajtjes: -30°C deri në +80°C
• Kushtet e ruajtjes: Deri në 6 muaj në mjedis të klasës I
• Lagështia gjatë ruajtjes: 20–95% RH, pa kondensim
• Lagështia gjatë funksionimit: 20–90% RH
• Përputhshmëria RoHS: RoHS 2.0, BE 2015/863

Certifikimet dhe standardet:

• Certifikatat e miratimit: CE, RoHS, UKCA, TÜV

• Standardet e sigurisë: EN IEC 62368-1, GB 4943.1

• Përputhshmëria elektromagnetike (EMC) EN 55032, EN 55035, EN" IEC 61000-3-2, EN IEC 61000-3-3

• Standardet shtesë: EMC GB/T 9254.1, GB/T 17625.1

• Shkalla e mbrojtjes: IP20

Shënim: Shkalla e mbrojtjes IP20 tregon mbrojtje nga kontakti me objekte të ngurta me diametër ≥12,5 mm, por nuk ofron mbrojtje ndaj ujit.

Pajisjet dhe kushtet e testimit:

• Burimi i energjisë AC: CHROMA 6530
• Matësi digjital i fuqisë: CHROMA 66205
• Osciloskopi: Tektronix DPO3014
• Ngarkesa elektronike DC: M9712B
• Pllakë LED për testim
• Dhomë me temperaturë dhe lagështi të kontrolluar
• Gjenerator i impulseve të mbitensionit: Everfine EMS61000-5B
• Gjenerator i impulseve elektrike të shpejta: Everfine EMS61000-4A
• Analizues spektri: KH3935
• Testues i rezistencës dielektrike (Hi-pot): EEC SE7440

• Pajisje për matjen e dridhjeve të dritës (Flicker tester): Everfine LFA-3000

Kushtet standarde të testimit:

• Temperatura e ambientit: 25°C
• Lagështia relative: 50%
• Ngarkesa: 100%, ngarkesë e plotë
• Tensioni i hyrjes: 220-240 V AC
• Frekuenca: 50/60 Hz

Mbrojtja e qarkut të furnizimit:

• Rekomandohet që përdoruesi të instalojë pajisje mbrojtëse kundër mbitensionit, nëntensionit dhe impulseve të mbitensionit në qarqet e furnizimit të ndriçuesve, me qëllim garantimin e sigurisë elektrike.

Kërkesat për rezistencën ndaj zjarrit:

• Mbulesa plastike PC, kasa dhe kapakët fundorë të përdorur gjatë montimit të furnizuesit LED në ndriçues duhet të plotësojnë klasifikimin e rezistencës ndaj zjarrit UL94-V0 ose më të lartë.

Paralajmërime dhe masa sigurie:

• Furnizuesi LED Drilux duhet të përdoret vetëm në përputhje me parametrat dhe specifikimet teknike të përcaktuara nga prodhuesi.

• Përdorimi jashtë kushteve të specifikuara mund të shkaktojë mosfunksionim ose dëmtim të pajisjes.

• Përdorimi i ndriçuesve të papajtueshëm ose të pacertifikuar mund të shkaktojë rreziqe, duke përfshirë zjarrin, shpërthimin ose situata të tjera të rrezikshme.

• Dëmtimet e shkaktuara nga veprimet njerëzore nuk mbulohen nga shërbimi i garancisë Drilux.

ID - DRL-100ICH24-N
